Volt Meter Digital 4 Seven Segment


Voltmeter digital ini sangat ideal digunakan untuk mengukur tegangan output power supply DC Anda. Dilengkapi dengan indikator tegangan negatif. Alat ini dapat mengukur tegangan DC dari 0 sampai 199.9 Volt dengan resolusi 0.1 Volt. Voltmeter ini menggunakan komponen utama IC 7107 dan dapat dipasang pada PCB dengan ukuran 3cm x 8cm. Rangkain Volt Meter Digital 4 Seven Segment ini menggunakan supply 5 Volt DC dengan konsumsi arus listrik sebesar 25 mA. Jadi, daya yang digunakan hanya sekitar 125 mW.

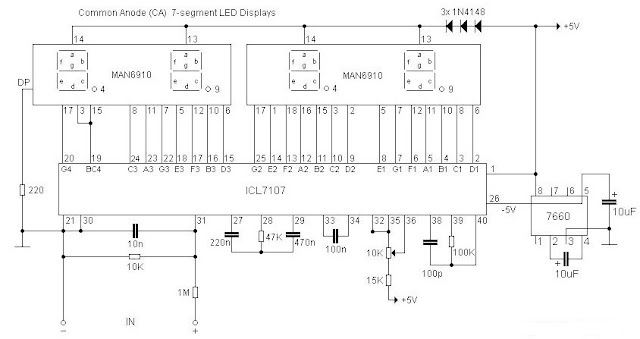

Berikut ini adalah gambar rangkaiannya :
Kecerahan seven segment dapat bervariasi dengan menambahkan atau menghapus 1N4148 yang dihubungkan secara seri. Penggunaan regulator tegangan 78L05 sangat dianjurkan untuk mencegah kerusakan ICL7107 dan IC7660. Voltmeter juga dapat dikonfigurasi untuk mengukur rentang tegangan yang berbeda dan menampilkan resolusi tegangan yang lebih tinggi. Dengan mengganti resistor 1M dengan 100K akan memungkinkan untuk mengukur tegangan 0 - 19.99V  dengan akurasi 0.01 Volt (10mV).


Berikut ini adalah gambar Volt meter digital yag sudah jadi :

Berikut ini yang sudah siap pakai :



Untuk pemesanan Volt Meter Digital 4 Seven Segment Silahkan KLIK DISINI.

8 comments:

  1. yg 2 digit dibelakang koma ada?

    ReplyDelete
    Replies
    1. ada, tp tegangannya hanya bisa maksimal 19.99 volt.
