Apa Itu GND, VCC, dan VIN pada Modul Elektronika?

GND, VCC dan VIN adalah pin atau label yang sering kita temukan dalam dunia elektronika, terutama saat bekerja dengan modul seperti Arduino, sensor atau komponen lainnya. Ketiga istilah tersebut sangat penting dan wajib dipahai oleh siapa pun yang ingin mendalami elektronika.



GND, VCC, dan VIN dalam Modul Eletronika



1. GND (Ground)

GND (Ground) adalah istilah yang merujuk pada titik referensi tegangan 0V (nol volt) dalam sebuah rangkaian elektronika. Ground berfungsi sebagai jalur balik arus listrik ke sumber tegangan dan menjadi patokan untuk mengukur tegangan pada komponen lain.

Fungsi GND dalam Rangkaian Elektronika

- Referensi Tegangan

Tegangan dalam sebuah rangkaian selalu diukur relatif terhadap GND, sehingga ground berperan sebagai titik nol tegangan.

- Jalur Balik Arus

Arus listrik mengalir dari sumber tegangan (VCC/VIN), melalui komponen elektronik, lalu kembali ke ground untuk menyelesaikan sirkuit.

- Menjaga Stabilitas Sinyal

Pada rangkaian digital, GND membantu meredam gangguan (noise) dan memastikan sinyal logika tetap stabil.

- Proteksi Keamanan

Dalam perangkat yang terhubung ke listrik AC, ground digunakan untuk mencegah kejutan listrik dengan mengarahkan arus bocor ke tanah.

Jenis-jenis Ground

- Signal Ground (SGND)

Digunakan sebagai referensi untuk sinyal elektronik dalam rangkaian digital atau analog.

- Power Ground (PGND)

Digunakan sebagai jalur balik arus pada sistem catu daya atau sirkuit berdaya besar.

- Earth Ground

Ground ini terhubung langsung ke tanah secara fisik dan berfungsi untuk keselamatan serta pelepasan muatan statis atau bocor.

Contoh Penggunaan GND

- Pada Arduino, pin GND digunakan sebagai referensi 0V untuk semua komponen yang terhubung.

- Pada power supply, kabel hitam biasanya adalah ground.

- Pada rangkaian sensor, ground harus terhubung untuk melengkapi aliran arus.

2. VCC (Voltage Common Collector)

VCC adalah pin atau jalur yang menyediakan tegangan positif ke komponen elektronika. Istilah ini berasal dari rangkaian transistor lama, di mana "VCC" berarti tegangan yang diberikan ke kolektor (collector). Namun, sekarang VCC umum digunakan untuk menyebut tegangan input utama suatu modul.

Fungsi VCC dalam Rangkaian Elektronika

- Sumber Daya Utama

VCC berfungsi sebagai sumber tegangan yang memberikan energi listrik ke komponen seperti IC, mikrokontroler, dan sensor agar dapat beroperasi.

- Menentukan Level Logika

Pada rangkaian digital, tegangan VCC menentukan ambang logika HIGH. Misalnya, jika VCC bernilai 5V, maka sinyal di atas 2,5V akan dianggap sebagai logika "1" atau HIGH.

- Menstabilkan Operasi Komponen

Komponen elektronik membutuhkan tegangan yang sesuai dari VCC. Jika terlalu rendah, komponen bisa gagal bekerja. Jika terlalu tinggi, bisa menyebabkan kerusakan.

Nilai Tegangan VCC yang Umum Digunakan

- 5V

Tegangan ini umum digunakan pada mikrokontroler seperti Arduino Uno dan berbagai sensor digital klasik.

- 3.3V

Digunakan pada perangkat modern seperti ESP8266, ESP32, dan Raspberry Pi, yang lebih hemat daya.

- 1.8V – 12V

Tegangan ini digunakan oleh berbagai jenis IC atau rangkaian khusus sesuai spesifikasi teknisnya.

Contoh Penggunaan VCC

- Pada Arduino Uno, pin 5V dan 3.3V adalah output VCC untuk sensor.

- Pada modul sensor seperti HC-SR04 (ultrasonic), VCC harus dihubungkan ke 5V.

- Pada IC logika (seperti 74HC595), VCC harus sesuai dengan datasheet (biasanya 5V atau 3.3V).

3. Pengertian VIN (Voltage Input)

VIN adalah pin yang digunakan untuk memberikan tegangan input eksternal** ke suatu modul. Berbeda dengan VCC yang biasanya sudah diatur oleh regulator, VIN menerima tegangan yang lebih tinggi sebelum diubah ke level yang dibutuhkan.

Fungsi VIN dalam Rangkaian Elektronika

- Input Daya Eksternal

VIN digunakan untuk memberikan tegangan dari sumber daya luar seperti adaptor, baterai, atau power supply, ke modul atau papan mikrokontroler.

- Untuk Regulasi Tegangan

Pada papan seperti Arduino, pin VIN terhubung ke regulator internal yang akan menurunkan tegangan tinggi menjadi 5V atau 3.3V yang aman untuk komponen.

- Memberikan Fleksibilitas Daya

VIN memungkinkan penggunaan tegangan input yang bervariasi (biasanya 7–12V), sehingga cocok untuk berbagai jenis sumber daya eksternal.

Perbedaan VIN vs VCC



Contoh Penggunaan VIN

1. Pada Arduino Uno, pin VIN dapat dihubungkan ke baterai 9V untuk menyuplai daya ke seluruh papan melalui regulator internal.

2. Pada modul motor driver, pin VIN sering digunakan untuk menerima input tegangan tinggi, misalnya 12V, guna menggerakkan motor DC.

3. Pada papan PCB power bank, VIN biasanya menjadi titik solder untuk koneksi input dari USB, yang kemudian diatur dan didistribusikan ke komponen lainnya.



Hubungan antara GND, VCC, dan VIN dalam Rangkaian



1. VIN berfungsi sebagai input tegangan dari sumber eksternal, seperti adaptor atau baterai.

2. Regulator tegangan akan menurunkan tegangan dari VIN menjadi tegangan yang stabil sesuai kebutuhan, misalnya dari 12V menjadi 5V.

3. Selanjutnya, VCC menyuplai tegangan ke berbagai komponen dalam rangkaian, seperti sensor dan IC.

4. GND berfungsi sebagai jalur balik arus dari komponen kembali ke sumber tegangan.

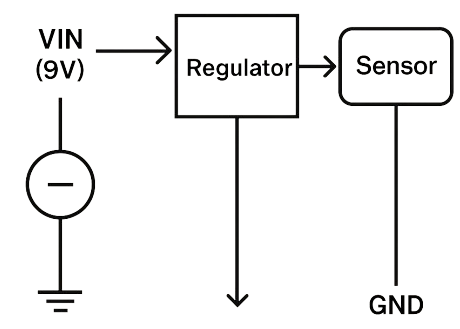

Contoh Alur Rangkaian Sederhana

Power Supply → VIN (9V) → Regulator → VCC (5V) → Sensor → GND → Kembali ke Power Supply



Baca juga : Cara Membuat Rangkaian Sederhana dengan Saklar Toggle dan LED

Kesalahan Umum dalam Penggunaan GND, VCC, dan VIN



1. Memberikan tegangan 5V ke pin VIN bisa menyebabkan kerusakan pada regulator tegangan.

2. Tidak menghubungkan GND akan membuat rangkaian tidak berfungsi karena arus tidak bisa mengalir dengan benar.

3. Memberikan tegangan VCC yang salah, seperti 5V ke sensor 3.3V, bisa merusak komponen tersebut.

4. Jalur ground yang panjang atau tidak stabil dapat menyebabkan noise dan mengganggu kinerja sinyal digital.



Tips Memilih Antara VCC dan VIN



1. Gunakan VIN ketika modul membutuhkan input dari sumber tegangan tinggi, seperti adaptor 9V atau baterai eksternal.

2. Gunakan VCC ketika modul memerlukan tegangan tetap dan stabil, seperti 3.3V atau 5V dari regulator internal papan mikrokontroler.

Aplikasi Praktis GND, VCC, dan VIN dalam Proyek Elektronika



a. Penggunaan pada Arduino Uno

- VIN (Voltage Input):

  - Dapat dihubungkan ke baterai 9V atau adaptor 7-12V.

  - Tegangan ini akan masuk ke regulator onboard (misal AMS1117) dan diturunkan menjadi 5V untuk VCC.

  - Jika memberi daya via USB (5V), VIN tidak boleh dipakai karena bisa merusak regulator.

- 5V (VCC):

  - Output dari regulator, digunakan untuk memberi daya ke sensor seperti DHT11, PIR, atau modul relay.

  - Tidak boleh diberi tegangan eksternal langsung karena sudah diatur oleh regulator Arduino.

- GND (Ground):

  - Semua komponen yang membutuhkan referensi 0V harus terhubung ke GND Arduino.

  - Jika menggunakan multiple sensor, pastikan semua GND terhubung ke titik yang sama untuk menghindari ground loop.

b. Penggunaan pada Modul Sensor

- Sensor Ultrasonik HC-SR04:

  - VCC → 5V (harus sesuai, karena sensor ini tidak bekerja dengan 3.3V).

  - GND → Ground Arduino (untuk menutup rangkaian).

  - Jika tidak ada GND, sensor tidak akan mengeluarkan output.

- Sensor Suara KY-038:

  - Bisa bekerja di 3.3V atau 5V, tergantung kebutuhan.

  - Jika dihubungkan ke VIN (misal 12V), sensor akan rusak karena over-voltage.

c. Penggunaan pada Power Supply Eksternal

- Jika menggunakan baterai LiPo 3.7V:

  - Bisa langsung dihubungkan ke VCC modul 3.3V (seperti ESP32).

  - Jika dipakai untuk modul 5V, perlu boost converter untuk menaikkan tegangan.

- Jika menggunakan adaptor 12V:

  - Masuk ke VIN board yang punya regulator (misal Arduino Mega).

  - Jangan langsung ke VCC karena komponen tidak tahan tegangan tinggi.



Dampak Kesalahan Koneksi GND, VCC, dan VIN



a. GND Tidak Terhubung (Floating Ground)

- Gejala:

  - Sensor tidak memberikan output.

  - Mikrokontroler restart sendiri.

  - Pembacaan ADC tidak stabil.

- Penyebab:

  - Lupa menyolder GND pada PCB.

  - Konektor GND longgar.

- Solusi:

  - Periksa semua koneksi GND dengan multimeter (mode continuity test).

  - Pastikan tidak ada jalur GND yang putus.

b. VCC Terbalik dengan GND (Reverse Polarity)

- Gejala:

  - IC atau modul langsung panas.

  - Muncul asap atau bau terbakar.

- Penyebab:

  - Kabel power terbalik (contoh: merah ke GND, hitam ke VCC).

  - Polaritas baterai salah.

- Solusi:

  - Gunakan diode protection (seperti 1N4007) untuk mencegah reverse current.

  - Gunakan soket baterai yang sudah ada polaritasnya.

c. VIN Diberi Tegangan Lebih Rendah dari VCC

- Gejala:

  - Regulator tidak bisa menurunkan tegangan (misal VIN = 3V, tapi butuh 5V di VCC).

  - Output VCC drop atau tidak stabil.

- Penyebab:

  - Menggunakan baterai lemah (misal AA 1.5V dipakai untuk VIN Arduino).

- Solusi:

  - Pastikan VIN lebih tinggi dari tegangan output regulator (misal minimal 7V untuk Arduino 5V).

Teknik Troubleshooting Masalah GND, VCC, dan VIN

a. Cek Tegangan dengan Multimeter

- Ukur tegangan antara VCC dan GND, pastikan sesuai (5V/3.3V).

- Jika VCC = 0V, mungkin regulator rusak atau VIN tidak terhubung.

b. Cek Arus dengan Power Supply Adjustable

- Atur current limit ke nilai aman (misal 500mA).

- Jika arus langsung max, mungkin ada short circuit di jalur VCC-GND.

c. Gunakan Oscilloscope untuk Cek Noise

- Jika sinyal tidak stabil, mungkin ada masalah ground loop.

- Tambahkan kapasitor decoupling (100nF) antara VCC dan GND.
