Penjelasan Lengkap tentang AC dan DC dalam Elektronika

Dalam dunia elektronika, arus listrik merupakan komponen fundamental yang menggerakkan berbagai perangkat. Dua jenis arus yang paling umum adalah Arus Bolak-Balik (AC/Alternating Current) dan Arus Searah (DC/Direct Current). Keduanya memiliki karakteristik, kelebihan, serta aplikasi yang berbeda dalam kehidupan sehari-hari.



Pengertian Dasar AC dan DC



1. Arus Searah (DC/Direct Current)

Arus searah (DC) adalah aliran muatan listrik yang bergerak dalam satu arah tetap. Sumber DC biasanya berasal dari baterai, aki (accumulator), atau panel surya. Karakteristik utama DC antara lain:

- Tegangan dan Arus Stabil

Arus DC (Direct Current) memiliki karakteristik tegangan dan arus yang stabil, yang tidak berubah terhadap waktu. Hal ini membuatnya ideal untuk perangkat yang memerlukan tegangan dan arus yang konsisten, seperti dalam sirkuit digital atau pengisian daya. Sebagai contoh, dalam pengisian baterai smartphone atau laptop, penting agar tegangan yang diberikan tetap stabil untuk menghindari kerusakan pada komponen elektronik.

- Arah Aliran Elektron Selalu Sama

Pada arus DC, arah aliran elektron selalu tetap dari kutub negatif ke kutub positif. Tidak seperti arus AC (Alternating Current) yang aliran elektron berubah arah secara periodik, arus DC memberikan arah aliran yang konstan. Ini penting pada perangkat elektronik yang membutuhkan pola aliran arus tetap, misalnya untuk perangkat logika atau motor DC.

- Digunakan pada Perangkat Elektronik Portabel

Arus DC sangat umum digunakan pada perangkat portabel seperti smartphone, laptop, dan lampu LED. Perangkat-perangkat ini menggunakan baterai yang menghasilkan arus DC untuk memastikan kinerja yang stabil dan efisien. Baterai dalam smartphone, misalnya, menyuplai tegangan DC yang kemudian digunakan oleh berbagai sirkuit dalam perangkat tersebut untuk memastikan fungsionalitasnya.

Contoh sumber DC:

- Baterai AA/AAA

- Power bank

- Adaptor DC

2. Arus Bolak-Balik (AC/Alternating Current)

Arus bolak-balik (AC) adalah aliran listrik yang berubah arah secara periodik. Tegangan dan arus AC berbentuk gelombang sinusoid, dengan frekuensi tertentu (50 Hz atau 60 Hz tergantung negara).

Karakteristik utama AC:

- Tegangan dan Arus Berubah-Ubah (Naik-Turun Secara Periodik)

Arus AC (Alternating Current) memiliki karakteristik tegangan dan arus yang berubah-ubah secara periodik, artinya aliran elektron tidak tetap. Setiap siklus, arus akan berubah arah dari positif ke negatif dan sebaliknya. Siklus ini terjadi dalam bentuk gelombang sinusoidal atau bentuk gelombang lainnya. Keuntungan dari sifat ini adalah memungkinkan pengiriman energi secara efisien pada jarak jauh, karena tegangan dapat dinaikkan atau diturunkan menggunakan transformator.

- Dapat Ditransmisikan Jarak Jauh dengan Efisiensi Tinggi

Salah satu keunggulan utama arus AC adalah kemampuannya untuk ditransmisikan dalam jarak jauh dengan efisiensi tinggi. Karena arus AC dapat dengan mudah diubah dari tegangan rendah ke tegangan tinggi menggunakan transformator, hal ini memungkinkan pengiriman daya listrik dalam jumlah besar melalui kabel dengan sedikit kehilangan daya. Proses ini sangat penting dalam jaringan distribusi listrik, di mana listrik yang dihasilkan di pembangkit listrik kemudian dipindahkan ke konsumen melalui jaringan transmisi.

- Digunakan untuk Peralatan Rumah Tangga dan Industri

Arus AC adalah sumber utama tenaga untuk sebagian besar peralatan rumah tangga dan industri. Peralatan seperti kulkas, AC, dan motor listrik sebagian besar menggunakan arus AC karena motor AC lebih efisien dan lebih mudah diproduksi dalam skala besar. Di rumah, hampir semua perangkat listrik menggunakan arus AC yang diterima dari jaringan listrik umum. Di industri, motor-motor besar yang menggerakkan mesin-mesin produksi juga menggunakan arus AC, yang memungkinkan pengoperasian yang lebih efisien.

Contoh sumber AC:

- Listrik PLN (220V/50Hz di Indonesia)

- Generator listrik

- Inverter (mengubah DC ke AC)

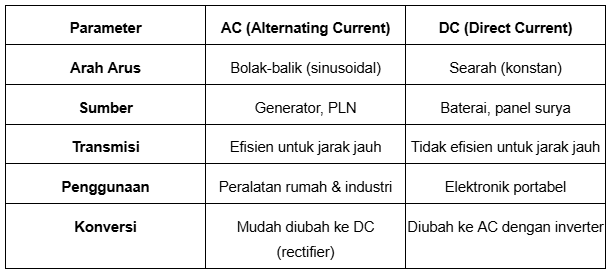

Perbedaan AC dan DC



Cara Kerja AC dan DC



1. Prinsip Kerja Arus DC

Arus DC dihasilkan dari reaksi kimia dalam baterai atau melalui konversi dari sumber AC menggunakan rectifier. Elektron mengalir dari kutub negatif ke positif tanpa perubahan polaritas.

Contoh Rangkaian DC:

- Lampu LED dengan baterai

- Pengisian daya smartphone

2. Prinsip Kerja Arus AC

Arus AC dihasilkan oleh generator listrik yang memutar kumparan dalam medan magnet, menghasilkan gelombang sinus. PLN menggunakan AC karena lebih mudah dinaikkan/diturunkan tegangannya menggunakan transformator.

Contoh Rangkaian AC:

- Motor listrik

- Penerangan rumah



Baca juga : Cara Kerja dan Aplikasi Thermistor dalam Rangkaian Pengukur Suhu



Kelebihan dan Kekurangan AC



1. Kelebihan AC

- Efisiensi transmisi tinggi (menggunakan transformator)

- Mudah diubah tegangannya (step-up/step-down)

- Cocok untuk perangkat berdaya besar (industri)

2. Kekurangan AC

- Lebih berbahaya karena tegangan tinggi

- Membutuhkan konversi untuk perangkat DC



Kelebihan dan Kekurangan DC



1. Kelebihan DC

- Stabil untuk elektronik sensitif

- Lebih aman pada tegangan rendah

- Tidak ada rugi-rugi daya reaktif

2. Kekurangan DC

- Tidak efisien untuk transmisi jarak jauh

- Harus dikonversi untuk perangkat AC



Aplikasi AC dan DC dalam Kehidupan Sehari-hari



1. Penerapan Arus DC

- Baterai & Power Bank (HP, laptop)

- Kendaraan Listrik (mobil listrik, e-bike)

- Lampu LED & Solar Panel

2. Penerapan Arus AC

- Listrik Rumah Tangga (TV, kulkas, mesin cuci)

- Industri & Pabrik (motor listrik, conveyor)

- Pembangkit Listrik (PLTA, PLTU)



Konversi AC ke DC dan Sebaliknya



1. Rectifier (AC → DC)

Rectifier adalah rangkaian elektronik yang mengubah AC menjadi DC menggunakan dioda. Contoh:

- Adaptor charger

- Power supply komputer

2. Inverter (DC → AC)

Inverter mengubah DC (misal dari baterai) menjadi AC. Contoh:

- UPS (Uninterruptible Power Supply)

- Solar inverter



Penggunaan AC dan DC dalam Sistem Tenaga Modern



1. Sistem Distribusi Listrik PLN (AC Dominan)

- Transmisi Jarak Jauh:

  - PLN menggunakan AC 500kV untuk mengurangi losses (rugi-rugi daya) saat mengirim listrik dari pembangkit ke gardu induk.

  - Transformator menurunkan tegangan menjadi 220V/380V untuk distribusi ke rumah dan industri.

- Keuntungan AC untuk Jaringan Listrik:

  - Mudah dikonversi menggunakan transformator.

  - Generator listrik (PLTA, PLTU) secara alami menghasilkan AC.

2. Peran DC dalam Teknologi Modern

- Transmisi HVDC (High Voltage Direct Current):

  - Digunakan untuk mentransfer listrik antar pulau atau negara dengan efisiensi lebih tinggi daripada AC.

  - Contoh: Kabel bawah laut antara Jawa-Bali menggunakan HVDC.

- Data Center & Renewable Energy:

  - Pusat data (seperti Google & AWS) mulai beralih ke DC microgrid karena lebih efisien untuk server.

  - Panel surya menghasilkan DC, sehingga sistem penyimpanan (baterai) juga menggunakan DC.



Alasan Beberapa Perangkat Hanya Bisa Beroperasi pada AC atau DC



1. Perangkat yang Hanya Bekerja dengan AC

- Motor Induksi (Kipas Angin, Pompa Air):

  - Memerlukan medan magnet berputar yang hanya bisa dihasilkan oleh AC.

- Trafo dan Peralatan Berbasis Induktansi:

  - Transformator hanya bekerja dengan AC karena prinsip induksi elektromagnetik.

2. Perangkat yang Hanya Bekerja dengan DC

- Elektronik Digital (Smartphone, Laptop):

  - Chip dan prosesor membutuhkan tegangan stabil yang hanya disediakan DC.

- Lampu LED:

  - Meskipun bisa dirancang untuk AC, LED pada dasarnya adalah komponen DC (menggunakan driver untuk konversi).
