Apa yang Terjadi Jika Polaritas Komponen Elektronika Terbalik?

Polaritas adalah salah satu aspek penting yang harus diperhatikan saat merakit atau memperbaiki rangkaian elektronika. Setiap komponen elektronika memiliki polaritas tertentu, baik itu positif (+) maupun negatif (-), yang menentukan bagaimana arus listrik mengalir melaluinya. Kesalahan dalam memasang polaritas, seperti terbaliknya kutub positif dan negatif, dapat menyebabkan berbagai masalah mulai dari kerusakan ringan hingga kegagalan total pada komponen.



Polaritas dalam Komponen Elektronika



Polaritas adalah konsep penting dalam elektronika yang menunjukkan arah arus listrik yang benar untuk mengalir melalui suatu komponen. Beberapa komponen hanya bisa bekerja jika arus mengalir dalam arah tertentu, ini disebut komponen polar. Sedangkan komponen non-polar bisa dipasang dalam arah apa pun tanpa memengaruhi fungsinya.

Komponen Polar

Komponen polar memiliki kutub positif (+) dan negatif (−) yang tidak boleh terbalik saat dipasang. Salah polaritas bisa menyebabkan kerusakan atau kegagalan fungsi.

a. Contoh Komponen Polar:

    - Dioda

        - Arus listrik hanya dapat mengalir dari anoda menuju katoda.

        - Jika polaritass pemasangan terbalik, arus tidak akan mengalir, atau komponen seperti dioda bisa mengalami kerusakan.

    - Kapasitor Elektrolit

        - Harus dipasang sesuai polaritas (+ dan − tercetak pada bodi).

        - Pemasangan polaritas yang salah dapat menyebabkan komponen rusak, bocor, atau bahkan meledak.

    - Transistor (tertentu)

        - Transistor tipe bipolar (seperti NPN dan PNP) memiliki tiga pin utama, yaitu basis, kolektor, dan emitor, yang harus dipasang dengan posisi yang tepat.

        - Salah pinout → transistor tidak bekerja atau malah overheat.

    - IC (Integrated Circuit)

        - Biasanya punya notch atau titik penanda pin 1.

        - Salah orientasi → IC bisa terbakar saat diberi tegangan.

    - Baterai

        - Penting untuk menyambungkan kutub positif dan negatif ke jalur yang sesuai dalam rangkaian.

        - Salah polaritas → tidak mengalirkan arus atau merusak rangkaian sensitif.

    - LED (Light Emitting Diode)

        - LED dirancang untuk menghantarkan arus searah saja, dari anoda ke katoda.

        - Salah polaritas → LED tidak menyala, bahkan bisa rusak jika arus besar.

b. Tips Menghindari Kesalahan Polaritas:

    - Periksa label kutub pada komponen sebelum memasang.

    - Gunakan multimeter untuk memverifikasi polaritas dioda, LED, dan kapasitor.

    - Perhatikan orientasi tanda titik atau notch pada IC saat memasang di soket atau PCB.

    - Gunakan konektor polar (misalnya header dengan tonjolan) untuk mencegah terbalik.

    - Simbol "+" atau panah pada PCB bisa membantu memastikan arah yang benar.

Komponen Non-Polar

Komponen non-polar tidak memiliki arah aliran arus tertentu, sehingga pemasangannya bisa dibolak-balik tanpa memengaruhi fungsinya.

a. Contoh Komponen Non-Polar:

    - Resistor

        - Tidak memiliki kutub; resistansi sama dari kedua arah.

    - Kapasitor Keramik (Non-Elektrolit)

        - Tidak memiliki polaritas; cocok untuk sinyal AC dan frekuensi tinggi.

    - Induktor (Coil)

        - Tidak terpengaruh oleh arah pemasangan dalam sirkuit DC atau sinyal rendah.

b. Keuntungan Komponen Non-Polar:

    - Lebih fleksibel saat pemasangan di PCB.

    - Lebih tahan terhadap kesalahan arah arus.

    - Beberapa jenis dioda, seperti dioda penyearah gelombang penuh atau SCR, cocok digunakan dalam rangkaian AC atau switching karena dapat menangani perubahan arah arus.

Pentingnya Memahami Polaritas:

Kesalahan polaritas bisa menjadi fatal — tidak hanya merusak komponen, tetapi juga merusak rangkaian secara keseluruhan. Oleh karena itu, terapkan beberapa hal berikut ini:

    - Selalu baca datasheet komponen.

    - Gunakan simbol yang sesuai dengan standar internasional saat menggambar skema rangkaian atau mendesain tata letak PCB.

    - Terapkan uji coba tegangan rendah terlebih dahulu sebelum full power.

    - Simpan dokumentasi polaritas saat merancang sirkuit untuk menghindari kesalahan saat merakit kembali.



Baca juga : Tips Aman Menyimpan Komponen Elektronika Agar Tidak Rusak

Dampak Polaritas Terbalik pada Komponen Elektronika

Polaritas terbalik dapat menyebabkan rangkaian tidak berfungsi, kerusakan komponen, bahkan kebakaran atau ledakan. Dampaknya berbeda tergantung jenis komponennya, ada yang hanya tidak berfungsi, ada juga yang langsung rusak permanen.

1. Dioda

Dioda dirancang untuk mengalirkan arus hanya dalam satu arah, yaitu dari anoda ke katoda. Pemasangan terbalik bisa menyebabkan rangkaian tidak berfungsi.

a. Dampak jika dipasang terbalik

    - Dioda Biasa (1N4001, dll.)

        - Tidak mengalirkan arus → rangkaian terputus.

        - Tidak rusak jika tegangan balik masih di bawah rating maksimum (Reverse Voltage).

    - Dioda Zener

        - Bisa breakdown jika tegangan melebihi tegangan Zener → rusak permanen jika di luar toleransi.

    - LED (Light Emitting Diode)

        - Tidak menyala karena arus tidak bisa mengalir.

        - Jika terkena tegangan balik lebih dari 5V, LED bisa rusak atau mati total.

b. Pencegahan

    - Pastikan kaki panjang = anoda, kaki pendek = katoda.

    - Perhatikan simbol panah pada PCB atau datasheet.

    - Gunakan dioda proteksi jika rawan polaritas terbalik.

2. Kapasitor Elektrolit

Kapasitor ini bersifat polar, memiliki kutub positif (+) dan negatif (−).

a. Dampak jika dipasang terbalik

    - Jangka Pendek: Reaksi kimia menghasilkan gas → kapasitor menggembung.

    - Jangka Menengah: Elektrolit bocor → merusak PCB.

    - Jangka Panjang: Kapasitor yang salah polaritas atau kelebihan tegangan dapat mengalami kerusakan serius, seperti meledak atau mengalami hubungkan singkat permanen.

b. Pencegahan

    - Cek strip putih (−) pada bodi kapasitor.

    - Gunakan multimeter ESR untuk mengecek kesehatan kapasitor lama.

    - Jangan pakai kapasitor bekas yang sudah pernah dipasang terbalik.

3. Transistor (BJT dan MOSFET)

Transistor memiliki susunan pin spesifik: BJT → Base, Collector, Emitter, MOSFET → Gate, Drain, Source.

a. Dampak jika terbalik

    - BJT:

        - Tidak akan mengalirkan arus seperti seharusnya.

        - Bisa mengalami breakdown junction, terutama jika arus besar.

    - MOSFET:

        - Gate oxide sangat tipis → bisa rusak seketika karena tegangan melebihi batas.

        - Salah polaritas menyebabkan arus bocor → MOSFET overheat dan gagal fungsi.

b. Pencegahan

    - Selalu lihat datasheet dan cek orientasi pinout.

    - Gunakan soket atau footprint PCB yang sesuai untuk menghindari salah pasang.

    - Tambahkan gate protection diode untuk MOSFET.

4. Integrated Circuit (IC)

IC modern sangat sensitif, terutama mikrokontroler dan IC digital.

a. Dampak jika VCC dan GND terbalik

    - IC Linear (Op-Amp, Regulator): Overheat dan mati permanen.

    - IC Digital (Mikrokontroler, Logic IC):

        - Terjadi short circuit internal.

        - Bisa meledak kecil atau mengeluarkan asap.

        - Korsleting besar dapat merusak jalur PCB, bahkan menyebabkan komponen lain ikut terbakar.

b. Pencegahan

    - Saat memasang IC, perhatikan tanda notch atau titik penanda di sudut untuk memastikan orientasi pin 1 sudah tepat.

    - Penggunaan socket IC sangat disarankan agar IC bisa dilepas atau diganti tanpa menyolder ulang.

    - Pasang dioda proteksi atau polarized connector untuk suplai IC.

5. Baterai

Memasang baterai dengan kutub terbalik pada perangkat elektronik bisa berakibat fatal, terutama jika menggunakan baterai jenis Li-Ion atau Li-Po yang sangat sensitif terhadap kesalahan polaritas.

a. Dampak:

    - Aliran arus balik bisa merusak perangkat (misalnya motor berjalan terbalik).

    - Sel baterai rusak secara kimiawi, terutama jika tidak ada circuit protection.

    - Overheating dan kebocoran, hingga ledakan kecil pada baterai lithium.

b. Pencegahan:

    - Gunakan tempat baterai (battery holder) yang dirancang hanya memungkinkan pemasangan baterai dalam satu arah, guna mencegah kesalahan polaritas.

    - Untuk mencegah kerusakan akibat pemasangan tegangan yang salah arah, disarankan menambahkan dioda pelindung pada jalur suplai VCC sebagai pengaman polaritas terbalik.

    - Jangan memasang baterai dalam jumlah seri/paralel tanpa sirkuit balancing.

Tanda-tanda Kerusakan Akibat Polaritas Terbalik



1. Asap atau Bau Terbakar

    - Biasanya berasal dari IC, transistor, atau PCB yang hangus.

    - Bau plastik terbakar sering menjadi indikasi terjadinya korsleting atau arus listrik yang melebihi batas normal.

    - Segera matikan power supply jika gejala ini muncul untuk mencegah kerusakan lebih lanjut.

2. Komponen Membengkak

    - Umum terjadi pada kapasitor elektrolit dan baterai lithium.

    - Gelembung atau bentuk membesar menandakan adanya reaksi kimia internal akibat arus terbalik.

    - Jangan digunakan lagi, buang komponen secara aman.

3. Rangkaian Tidak Berfungsi

    - Komponen seperti LED atau IC mungkin tidak terbakar, tapi tidak aktif sama sekali.

    - Sebagai tanda arus tidak mengalir sebagaimana mestinya, atau IC mengalami kerusakan internal.

4. Short Circuit (Hubungan Pendek)

    - Polaritas yang salah dapat menyebabkan hubungan singkat antar jalur.

    - Efeknya: power supply mati sendiri, komponen lain ikut rusak, atau tegangan anjlok drastis.

    - Kadang diikuti bunyi "tik" kecil, loncatan api mikro, atau panas ekstrem di bagian tertentu.



Cara Mencegah Kesalahan Polaritas



1. Periksa Diagram Rangkaian dengan Teliti

    - Cocokkan pemasangan komponen dengan skema PCB atau breadboard.

    - Jangan mengandalkan ingatan, selalu lihat datasheet atau dokumentasi proyek.

    - Tandai kaki positif di skema dengan warna berbeda untuk visualisasi cepat.

2. Gunakan Multimeter untuk Verifikasi

    - Multimeter bisa digunakan untuk:

        - Mengetahui arah pemasangan anoda dan katoda pada LED atau dioda sangat penting agar arus listrik mengalir dengan benar.

        - Memastikan kapasitor elektrolit tidak terbalik sebelum disolder.

        - Selalu cek konfigurasi pin (pinout) pada komponen aktif seperti transistor.

    - Pakai mode "diode" pada multimeter untuk pengecekan arah aliran arus.

3. Gunakan Marking yang Jelas

- Pastikan:

    - Perhatikan simbol "+" dan "-" yang tercetak di PCB untuk pemasangan yang benar.

    - Komponen polar diberi label tambahan jika bentuknya tidak mencolok.

    - Pada casing atau proyek box, beri stiker kutub VCC/GND.

  - Tandai kutub atau pin penting dengan spidol permanen atau label tahan lama.

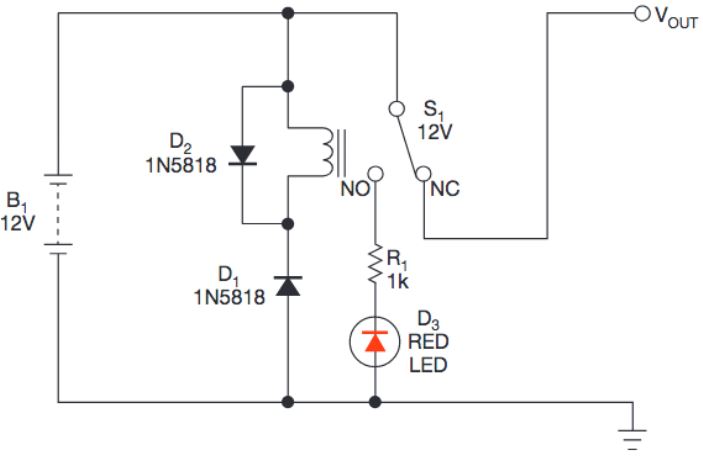

4. Gunakan Komponen dengan Proteksi Reverse Polarity

- Beberapa komponen, seperti:

    - Regulator DC-DC

    - IC modern (misalnya LD0 dengan proteksi bawaan)

    - Modul sensor siap pakai, telah memiliki proteksi polaritas internal.

- Tambahkan dioda Schottky atau MOSFET proteksi di jalur power supply sebagai pelindung polaritas.

5. Lakukan Pengujian Bertahap

- Sebelum menyalakan rangkaian penuh:

    - Coba nyalakan dengan tegangan rendah terlebih dahulu (misalnya 3V, bukan langsung 9V)

    - Pantau apakah ada komponen yang panas atau mencurigakan.

    - Gunakan power supply yang dilengkapi fitur pembatas arus untuk mencegah kerusakan.

- Gunakan power supply bench atau breadboard power module dengan saklar.



Baca juga : Kenapa Tegangan Bisa Turun Saat Rangkaian Dihidupkan?
